恒温恒湿空调送风以及回风

时间:2020-11-07 14:29:42 来源:铂克空调 点击:

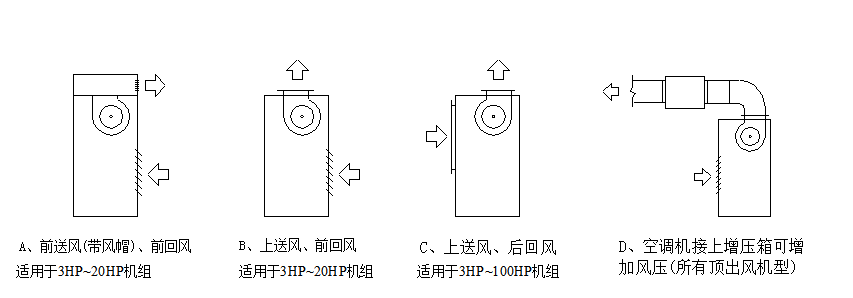

       用于恒温和恒温空调的气源主要有两种:上送风和下送风

恒温恒湿空调送风以及回风

  1.上送风方式

  恒温恒湿机空调采用上送风方式,将空调机处理后的低温空气通过出风口送至通讯设备上部,带走通讯设备和计算机的热量。机房,并通过机房下部空间返回恒温恒湿机房空调单元,进行冷却和降温处理,然后回收利用。

  2.下送风方式

  机房空调采用向下送风方式:向下供气方式是在机房空调单元的底部做一​​个支架,支架的高度与机房的高度相同。机房的活动地板。经空调单元处理的低温空气从空调器的底部发送到高架地板。高架地板形成的空间用作静压箱,然后通过设备底部和出风口地板进入机房和设备,并带走设备和机房。热量通过计算机室的上部空间返回到空调单元,以进行冷却和再循环。

  2.服务器机房常用的送风方式

  底部空气供应方法是将低温空气直接从高架地板发送到机房或机架,吸收设备的热量,然后从机房顶部返回空气。这样,冷空气和热空气的流动方向与空气特性一致。冷空气和热空气可以自然分离,并且容易获得良好的冷却效果。通过上部空气供应方法,冷空气下沉并且热空气上升。冷空气和热空气可能会发生混合,从而影响冷却效率。另外,地板下的空间比风管部分的面积大得多,从而形成了静压箱,因此向下的空气供应方法可提供均匀的空气,并且整个机房区域的温差很小。

  3.机房布线是否会影响机房专用空调下的空气供应?

  如果使用在活动地板下运行的通用型,并且布线杂乱,则会阻碍气流从下方进入计算机室。如果空调采用向下送风,最好使用向上接线。如果无法使用上部接线方法,则还应将高架地板下的电缆布置成整齐的管道,以免阻塞空气出口。

  四,向下送气方式的形式

  机房精密空调下有多种形式的送风,适用于不同大小和密度的IDC机房。考虑到空调的下降趋势,在没有高架地板的机房采用空调方式时,空调传动遇到更多的障碍,效率降低。因此,这里提到的向下空气供应方法主要以高架地板的情况为例,冷空气在高架地板的下方输送。

  1.开放式风道供气和自然回风架以“背对背,面对面”的方式布置。冷空气通道中有一个穿孔的地板,冷空气从地板下面吹到冷空气通道,并通过机架前门上的开口进入机架。机架加热冷空气后,热空气从后门排出,并返回到空调出口。

  2.敞开式管道供气敞开式管道回风与1相似,但不是自然回风,而是通过天花板上的格栅板进入回风管道,然后进入空调回风口。即,回风采用开管回风的方式。

  3.封闭的管道供应空气和自然回风。冷空气从地板下面直接吹入机架,并通过机架前门和机架设备之间的间隙上升,以从底部到顶部冷却每台设备。机架加热冷空气后,热空气从后门排出,并返回到空调出口。

  4.闭管送风和开管回风与3相似,但采用自然开管回风代替自然回风。

  5,开管供气与闭管回风类似2,但回风采用闭管回风,热量不会扩散,回风更加准确。

  6,闭管送风和闭管回风与4相似,但回风采用闭管回风,热量不会扩散,回风更加准确。

  带回风管道2-4的6种方式将比自然回风1-3更有效率。因为引导了热空气的排出,所以不容易发生冷热混合的现象。直接将空气传送到机架底部的Wan样式3-4比将空气传送到通道的Wan样式1-2效率更高。因为冷空气的推动更加精确,所以冷空气的泄漏较少。在5-6的两种情况下,采用密闭式回风法,回风管直接与机架相连,热量不易散发,回风更加精确,适用于IDC机架或IDC机架。机房具有较高的热密度。但是,如果要采用全封闭管道类型,首先,项目成本会更高。其次,管道将在计算机室中占据大量空间。在上述六种供气类型中,有些还可以在同一计算机室中混合使用。例如,模式2模式和公式5,供气模式相同,但回风模式不同。在同一计算机房中,使用地板下的空气供应到冷气通道。对于大多数热密度低的机架,您可以使用方法2:使用开放式管道回流空气。对于某些具有高热密度的机架,请使用方法6将它们排成一列:全封闭的回风管,回风管通过下部送风和上部回风方法以及冷空气直接连接到机架。从机架底部垂直向上送出,穿过机架设备。加热变为热空气,空气从上方返回。但是,由于机架中的设备与地面平行并且尺寸等于机架的横截面尺寸,因此从下方吹散的大部分气流会被设备本身阻塞,从而导致设备位于上方机架的一部分不能很好地冷却。针对该问题,我们可以通过修改机架来解决该问题,例如增加机架的厚度并留出自由的上升通道供冷空气使用,从而可以改善机架内部气流阻塞的问题。

  5.机房活动地板的高度对冷却效率的影响

  当高架地板安装在机房中并采用地板下供气方式时,高架地板下的空间可以起到静压箱的作用,可以使供气均匀,降低供气阻力。如果每个出口的空气供应均匀,那么远离空调出口的机架上的风就不会有问题。这对于穿透深度更大(超过15m)的机房尤其重要。木板下面的净空越大,静压箱的效果越好。因此,为了使空气供应均匀并且减少空气供应损失,高架地板需要具有一定的高度。当前的家用计算机房规范通常建议将活动地板的高度设置为350〜500mm。它在TIA / EIA-942标准中定义:TIERI高度要求地板高度要高于300mm,TIERII高度需要457mm或更高,TIERIII和TIERIV高度需要762-914mm。原则上,升高的地板高度越高,静压罐的效果越好。但是对于地板高度较低的机房,过高的升高地板高度也浪费空间。因此,考虑到目前的状况,一般机房高度为350〜500mm的机房基本可以满足需求,对于机房具有特殊规格的机房,如深度极高或地板高度高,活动地板的高度可以适当增加。
