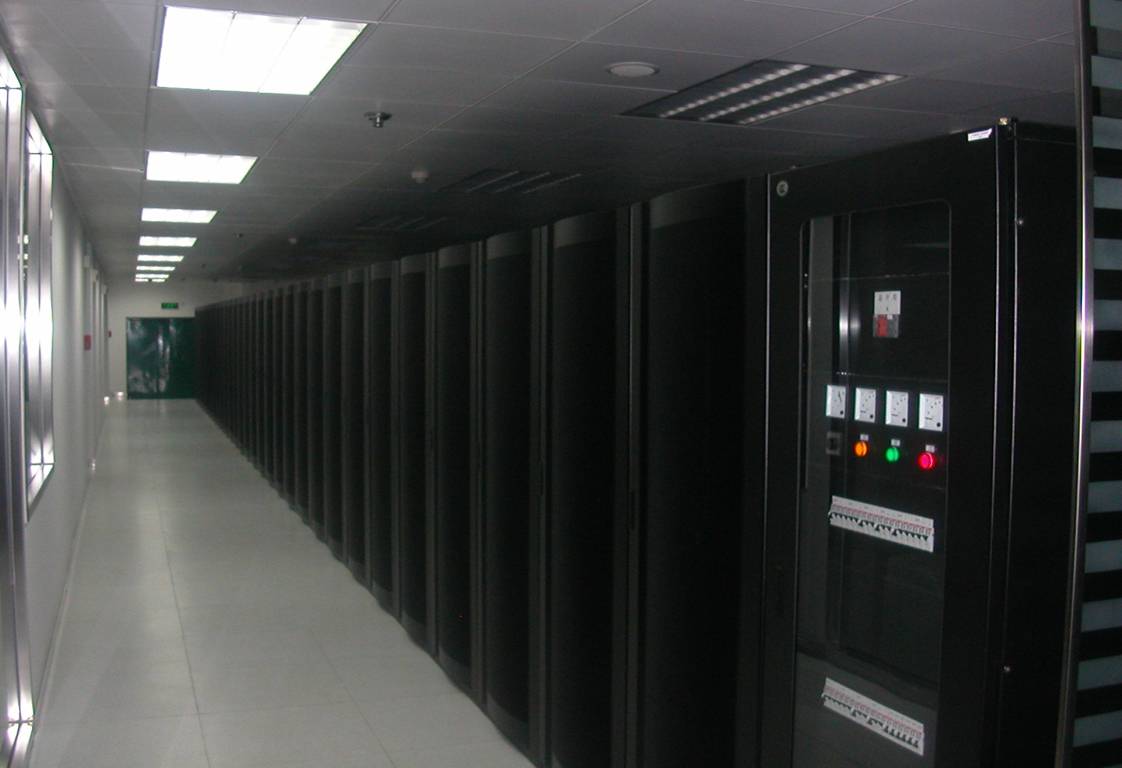

对于大型数据中心,计算机机房恒温恒湿空调有几种选择:
1.风冷机房精密空调机组
每个单元都有自己的制冷循环系统(压缩机,蒸发器,冷凝器等),并配备有单独的风冷冷凝器,该冷凝器位于室外。
优点:
直接蒸发制冷循环,无冷水和冷却水系统
每个单元都有自己的压缩器,可以在每个机房实现N + 1备份
安装内容比较简单
室外机安装分散,无需过多考虑室外机的承重问题
日常维护相对简单,无需考虑供水系统
缺点:
对于大型数据中心,每个机组和压缩机制冷系统都需要一套制冷铜管连接,这需要大量的工程
室内机与室外机之间的距离有限。当等效长度大于50米时,效率(冷却能力将减弱)将大大降低。由于大型数据中心中空调的广泛安装接口,因此管道很容易超长
室外机过于分散,占用大量空间
2.机房水冷系统专用恒温恒湿空调机组
每个单元都有自己的制冷循环系统,并配备有单独的水冷冷凝器。冷凝器放置在室内机内部。所有单元的冷却水都可以制成冷却水循环系统。水泵提供循环动力。室外冷却水可以是开放式冷却塔,也可以是封闭式干式冷却器。专用于计算机房的空调全年需要连续运行。开放式冷却塔由于对环境的巨大影响而不合适。通常使用封闭的干式冷却器。
优点:
每个机组的冷凝器和蒸发器都在室内机内,制冷循环系统在机组内完成,制冷效率比风冷机组高
室内外无需连接铜管。只有一组冷却水管可以将所有设备连接在一起。在大型数据中心系统中,工程量可以相对减少
没有室内和室外单元的距离限制
几套较大的室外干冷器可以作为N + 1备用模式,且面积相对较小
每个单元都有自己的压缩器,可以在每个机房实现N + 1备份
空调机组出厂时已配备制冷系统,现场接水管后即可投入使用。现场安装不会影响设备质量
扩展方便,接口保留在初始设计中,使用后需要扩展容量时,无需查找室内外通道
水循环管道不需要太厚的保温处理,节省通道空间
缺点:
数据中心内部有水循环系统,防泄漏检测系统及防护措施(空冷系统)
由于加湿系统和冷凝水,防泄漏检测系统以及保护措施也必不可少。
循环水技术和工艺非常成熟。严格的材料和施工管理可以充分保证
高可靠性)
建设项目比较复杂,需要具有压力管道建设资质的工程团队才能完成
例行维护比风冷维护复杂,但比冷水维护维护简单
3.恒温恒湿机冷水机
冷却器用于提供冷源,并使用多种N + 1备用模式。水泵提供水循环动力。室内机采用冷水式机房专用空调机。
优点:
风冷式冷水机集中制冷,制冷效率最高。
最低运营成本
仅需连接室内外铜管
一套冷却水管可以连接所有单元
在一起,在大型数据中心系统中,工程量
可以相对减少
室内机和室外机没有距离限制
几台冷水机可以作为N + 1后备工
类型,占地面积较小
室内机非常便宜,整体成本最低
缺点:
数据中心内部有水循环系统,需要防渗漏检测系统和防护措施
建设项目比较复杂,需要具有压力管道建设资质的工程团队才能完成
日常维护工作繁琐,需要制冷机维护人员
这种方法在北美和欧洲非常流行,并且对大型数据中心具有很好的节能效果
4.冷却器配有一个专用柜,用于冷却水。冷水机提供冷源,多种N + 1备用模式,水泵提供水循环动力。室内机从具有独立水循环系统的专用换热站提供12°C的冷冻水。将隔离的冷冻水发送到专用机柜,以进行冷冻水冷却。
优点:
电气设备直接装在带有冷水热交换器的机柜中,该机柜具有直接散热和高热交换效率的特性,非常适合单个机柜产生7KW以上功率的系统。
相对封闭的换热,低噪音
隔离了冷冻水,水量小,水压低,大大降低了漏水的风险
冷冻水被隔离,冷冻水温度高,可避免机柜内产生不必要的冷凝水
风冷式冷水机集中制冷,制冷效率最高,运行成本最低
与冷水机房专用空调相比,工程更简单,工作量更小
没有室内和室外单元的距离限制
几台冷水机可以作为N + 1备用模式,且面积较小
缺点:
技术过于先进和昂贵
数据中心内部有水循环系统,需要防渗漏检测系统和防护措施
5.水冷双冷源节能机房配备自然冷却系统的专用空调机组
每个单元都有自己的制冷循环系统,并配备有单独的水冷冷凝器。冷凝器放置在室内机内部。所有单元的冷却水都可以制成冷却水循环系统。水泵提供循环动力,并使用室外冷却水。当室外温度在春季,秋季和冬季下降,并且干燥机中的乙二醇溶液由室外空调系统冷却时,封闭的干燥机可以部分或完全停止压缩机制冷循环系统的运行。乙二醇溶液被发送到室内机房的专业空调中以冷却室内空气。
优点:
与2水冷系统相同
充分利用室外自然条件为室内采暖设备降温。为了达到节约能源,降低运营成本,同时减少二氧化碳排放量的目的,还有非常可观的社会和环境效益。适用区域:这种带有动态自然冷却系统的机房专用空调需要足够的时间来降低室外温度。在我国,它适用于长江以北地区。在华北,由于冬季时间从10月底到3月初持续了4个月以上,因此非常适合使用这种自然冷却机房专用空调系统。
