恒温恒湿空调工作原理及工作流程介绍

时间:2020-10-03 20:18:45 来源:未知 点击:

  制冷剂循环系统

  蒸发器中的液态制冷剂吸收空气的热量(空气被降温及除湿)并开始蒸发,最终制冷剂与空之间形成一定的温度差,液态制冷剂亦完全蒸发变为气态,后被压缩机吸入并压缩(压力和温度增加),气态制冷剂通过冷凝器(风冷/水冷)吸收热量,凝结成液体。通过膨胀阀(或毛细管)节流后变成低温低压制冷剂进入蒸发器,完成制冷剂循环过程。

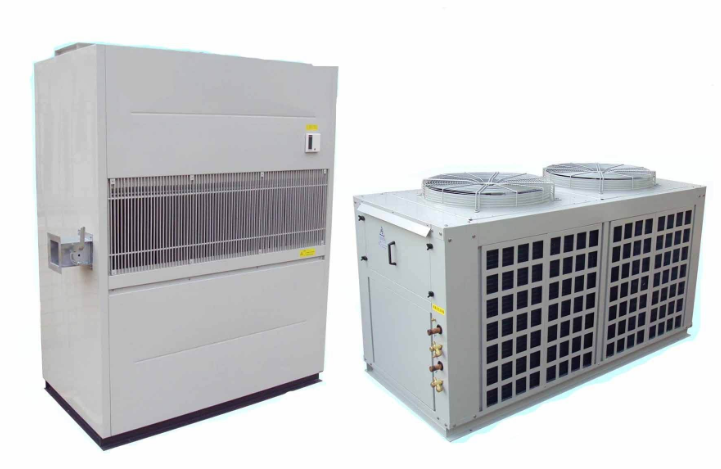

恒温恒湿空调工作原理及工作流程介绍

  空气环系统

  风机负责将空气从回风口吸入,空气经过蒸发器(降温、除湿),加湿器,电加热器(升温)后经送风口送到用户需的空间内,送出的空气与空间内的空气混合后回到回风口。

  电器自控系统

  电器自控系统包括电源部分和自动控制部分,均设有 RS485 端口。

  电源部分通过接触器,对压缩机、风扇、电加器器,加湿器等供应电源;自动控制分部分又分为温、湿度控制及故障保护部分。

  温、湿度控制是通过温、湿度控制器,将回风的温湿度与用户设定的温湿作对比,自动运行压缩机(降温、除湿),加湿器,电加热(升温)等元件,实现恒温恒湿的自动控制。

  故障保护控制是通过压力保护、延时器、继电器、过载保护等相互组合达到,对压缩机,风机,加湿器等元件进行故障保护的控制。

  恒温恒湿空调优势

  【安全可靠】采用通过严格认证测试的国际知名品牌零部件 EMC 测试符合欧盟标准整个系统具备硬件及软件的多重安全保护:电加热过热保护,加湿器缺水保护,压缩机高低压、过载保护,风机故障保护电压、电流超限保护,溢水、火警等一系列安全保护。

  设备岀厂一般均要通过严格的开机运行测试,直流变频机组出厂前进行氟利昂保压。

  工作流程:

  1.制冷系统:制冷系统是恒温恒湿机的关键部分之一。

  一般来说,制冷方式都是机械制冷以及辅助液氮制冷,机械制冷采用蒸汽压缩式制冷,它们主要由压缩机,冷凝器,节流机构和蒸发器组成。如果我们试验的温度低温要达到-55℃,单级制冷难以满足要求,因此恒温恒湿机的制冷方式一般采用复叠式制冷。恒温恒湿机的制冷系统由两部分组成,分别称为高温部分和低温部分,每一部分是一个相对独立的制冷系统。高温部分中制冷剂的蒸发吸收来自低温部分的制冷剂的热量而汽化;低温部分制冷剂的蒸发则从被冷却的对象(试验机内的空气)吸热以获取冷量。高温部分和低温部分之间是用一个蒸发冷凝器联系起来,它既是高温部分的冷凝器,也是低温部分的冷凝器。

  2.加热系统:加热系统相对制冷系统而言,是比较简单。

  它主要有大功率电阻丝组成,由于试验要求的升温速率较大,因此加热系统功率都比较大,而且在试验机的底板也设有加热器。

  3.控制系统:控制系统是综合试验箱的核心,它决定了试验机的升温速率,精度等重要指标。现在试验机的控制器大都采用PID控制,也有少部分采用PID与模糊控制相组合的控制方式。由于控制系统基本上属于软件的范畴,而且此部分在使用过程中,一般不会出现问题。

  4.湿度系统:温度系统分为加湿和除湿两个子系统。

  加湿方式一般采用蒸汽加湿法,即将低压蒸汽直接注入试验空间加湿。这种加湿方法加湿能力,速度快,加湿控制灵敏,尤其在降温时容易实现强制加湿。

  除湿方式有两种:机械制冷除湿和干燥除湿。机械制冷除湿的除湿原理是将空气冷却到露点温度以下,使大于饱和含湿量的水汽凝结析出,这样就降低了湿度。干燥器除湿是利用气泵将试验箱内的空气抽出,并将干燥的空气注入,同时将湿空气送入可循环利用的干燥进行干燥,干燥完后又送入试验箱内,如此反复循环进行除湿。现在大部分综合试验箱采用前一种除湿方式法,后一种的除湿方法,可以使露点温度达到0℃一下。适用于有特殊要求的场合,但费用较贵。

  5.传感器系统:传感器主要是温度和湿度传感器。

  温度传感器应用较多的是铂电组和热电偶。湿度的测量方法有两种:干湿球温度计法和固态电子式传感器直接测量法。由于干湿球法测量精度不高,现在的恒温恒湿箱正逐步的以固态传感器代替干湿球来进行湿度的测量。
